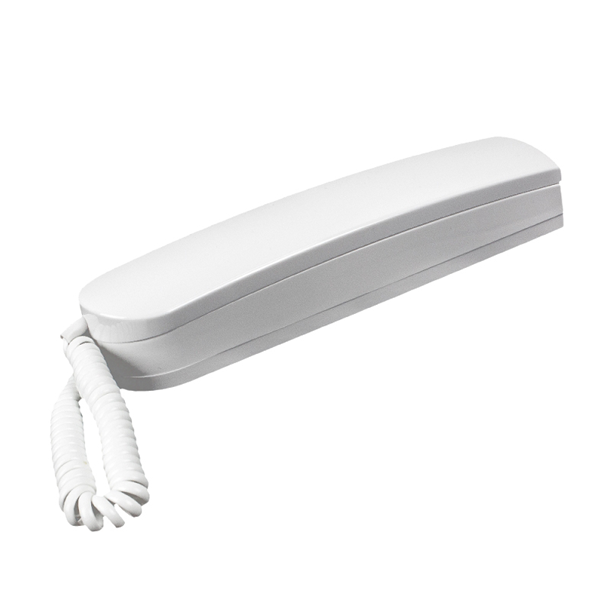

Unifon Laskomex LM-8/W-7 cyfrowy

Unifon Laskomex LM-8/W-7

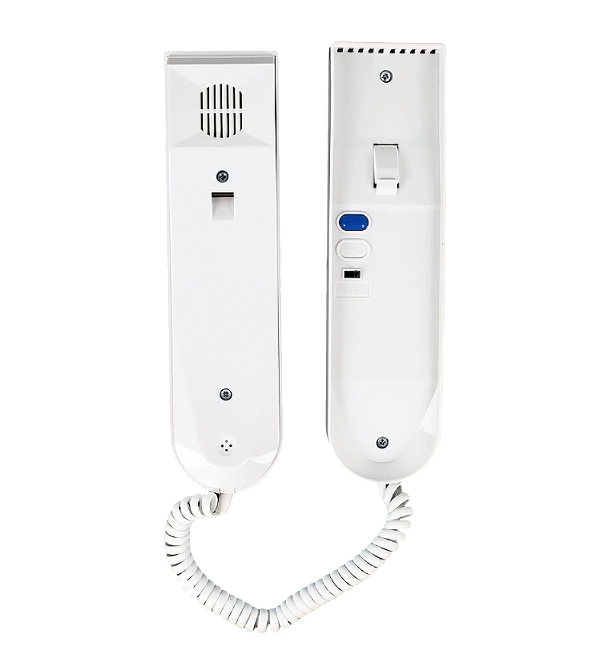

Unifon cyfrowy LM-8/W-7 do instalacji 2 żyłowych ( w budynkach wielorodzinnych ). Unifon z wyłącznikiem wywołania, wersja z funkcją 3-pozycyjnej regulacji wywołania dostępny w kolorze białym, wkładka słuchawkowa.

Charakterystyka:
regulacja głośności
wyłącznik wywołania
przeznaczony do pracy z systemami domofonowymi Laskomex CD-2100, CD-2500, CD-2501, CD-2502, CD-2503, CD-3000, CD-3100, ACO CDNP5 i wyżej, inni producenci.
Wymiary: 210x55x45 mm
przycisk do zwalniania elektrozaczepu
kompatybilny z większością systemów domofonowych cyfrowych 2 żyłowych innych producentów.

Podłaczenie unifonu LM-8

Podłączenie unifonu LM-8/W-7: podłącz zaciski L- i L+ zgodnie z polaryzacją.

Ustawienie adresu unifonu.

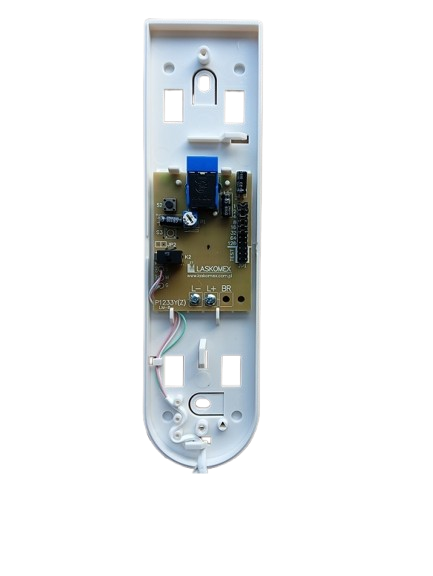

Adres unifonu ustawiamy za pomocą zworek JP1 na płytce elektroniki unifonu. Zworki należy ustawić tak jak w starym unifonie. Jeżeli go nie mamy to przeważnie adresem unifonu jest numer mieszkania. Adresowanie unifonu odbywa się za pomocą zworek znajdujących się na płytce unifonu w sekcji JP1. Aby wprowadzić adres unifonu należy założyć zworki na odpowiednie PIN-y (liczby), tak aby ich suma dała nasz numer mieszkania. Jeżeli chcemy ustawić numer 5 należy zworki założyć na PIN-y 1 i 4. Natomiast jeżeli chcemy ustawić numer 25, to zworki należy założyć na PIN-y 16 + 8 + 1. Jeżeli chcemy ustawić numer 39, to zworki należy założyć na PIN-y: (32 + 4 + 2 + 1). Jeżeli chcemy zaprogramować numer 56 to zakładamy zworki tylko na PIN-y: 8, 16, 32. Pozostałe PIN-y muszą pozostać puste.
