Centrala CSP-208

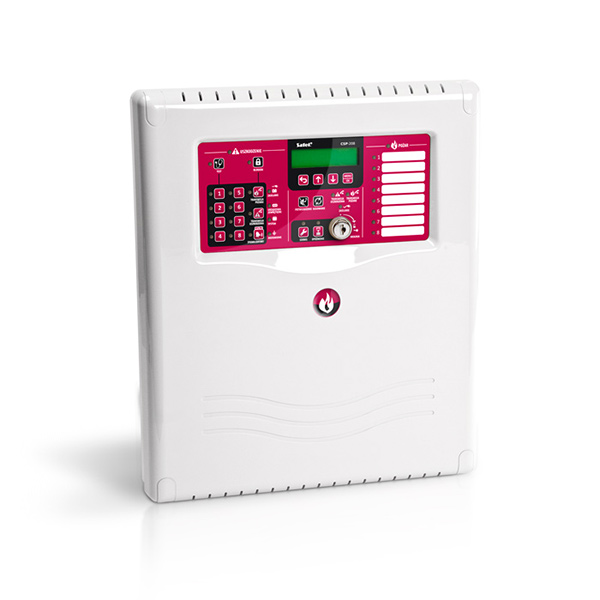

Centrala Sygnalizacji Pożarowej Satel CSP-208

CSP serii 200 to zaawansowane, konwencjonalne centrale sygnalizacji pożarowej w pełni zgodne z wymaganiami EN54. Przeznaczone są do realizacji prostych systemów w małych i średniej wielkości obiektach. Wbudowany wyświetlacz LCD ułatwia zarówno codzienną obsługę systemu, jak i jego instalację oraz okresową konserwację. Dużym atutem central SATEL jest ich prosta instalacja, estetyczny wygląd oraz wykorzystanie pojedynczego, standardowego akumulatora 12 V w roli pomocniczego źródła zasilania.
8 linii dozorowych,
wbudowany wyświetlacz LCD ułatwiający bieżącą obsługę i programowanie systemu obsługa panelu wyniesionego oraz panelu wirtualnego (za pomocą interfejsu CSP-ETH)
4 wejścia sterujące o funkcjonalności programowanej przez instalatora
8 wyjść programowane przez instalatora, umożliwiające interakcję z innymi systemami obsługa urządzeń transmisji pożaru i uszkodzenia
wbudowany zasilacz buforowy współpracujący z pojedynczym akumulatorem 12 V oraz wyjściami zasilania AUX 24 V i 18 V

Dane Techniczne

Zakres temperatur pracy -5…+40 °C
Maksymalna wilgotność 93±3%
Wymiary 324 x 382 x 108 mm
Zakres temperatur transportu -25….+55 °C
Zasilanie podstawowe z sieci o napięciu 230 V AC +10% , -15% 50 Hz
Maksymalny pobór prądu z sieci 500 mA
Czas pracy zasilania rezerwowego 72 h
Prąd ładowania akumulatora maks. 1,4 A
Maks. rezystancja wewnętrzna akumulatora (z przewodami i zaciskami w obwodzie) 1 Ω
Pobór prądu z akumulatora w stanie dozorowania 140 mA
Pobór prądu z akumulatora w stanie alarmu 215 mA
Pobór prądu ze zintegrowanego zasilacza AC w stanie dozorowania 115 mA
Pobór prądu ze zintegrowanego zasilacza AC w stanie alarmu 170 mA
Szczelność obudowy IP30
Masa bez akumulatora < 3 kg
Pojemność pamięci zdarzeń 8999
Pojemność licznika alarmowania 9999
Bateria zegara 3 V (CR2032)
Wyjście komunikacji z komputerem PC (serwisowe) Tak
Rezystor końcowy na zaciskach komunikacji z panelem wyniesionym 100 Ω
Wyjście komunikacji z panelem wyniesionym oraz modułem CSP-ETH Tak
Wyjście zasilające +24V 24 V DC +/-15% / 200 mA maks.
Wyjście zasilające AUX (tylko do podłączenia modułu CSP-ETH): w stanie normalnym 18 V DC +5%, -15%
Rezystor alarmowy w linii wejścia kontrolnego 1 kΩ +/- 5%
Rezystor końcowy w linii wejścia kontrolnego 10 kΩ +/- 5%
Liczba programowanych wejść kontrolnych 4
Parametry elektryczne wyjść przekaźnikowych 1A / 30 V DC (NO lub NC)
Liczba linii dozorowych 8
Rezystancja linii dozorowej maks. 100 Ω (2 x 50 Ω)
Liczba czujek w linii dozorowej maks. 32
Liczba ręcznych ostrzegaczy (ROP) w linii maks. 10
Rezystor końcowy w linii dozorowej 5,6 k Ω +/- 5%
Dopuszczalny prąd dozorowania w linii dozorowej 10 mA
Maksymalny prąd w linii w trakcie alarmu 40 mA
Poziom ograniczenia prądu w linii dozorowej 54 mA
Dopuszczalna rezystancja linii sygnalizatorów, alarmu i uszkodzenia maks. 75 Ω (2 x 37,5 Ω)
Liczba linii zewnętrznych sygnalizatorów 2
Napięcie robocze linii sygnalizatorów 24 V DC +/-15%
Dopuszczalny prąd linii sygnalizatorów 180 mA
Rezystor końcowy w linii sygnalizatorów 10 kΩ +/-5%
Liczba linii transmisji alarmu 1
Napięcie robocze linii transmisji alarmu 24 V DC +/-15%
Dopuszczalny prąd linii transmisji alarmu 180 mA Rezystor końcowy w linii transmisji alarmu 10 kΩ +/-5%
Liczba linii transmisji uszkodzenia 1
Napięcie robocze linii transmisji uszkodzenia 24 V DC +/-15%
Dopuszczalny prąd linii transmisji uszkodzenia 180 mA
Rezystor końcowy w linii transmisji uszkodzenia 10 kΩ +/-5%
Liczba programowanych wyjść przekaźnikowych 8
Zasilanie rezerwowe: wewnętrzny akumulator kwasowy 12 V / 17 Ah
Zasilanie rezerwowe: zewnętrzny akumulator kwasowy 12 V / ≤24 Ah
Wyjście zasilające AUX (tylko do podłączenia modułu CSP-ETH): przy awarii zasilania AC 12 V DC +15%, -20%
