Unifon Laskomex LM-8/W/1-6 z dodatkowym przyciskiem

Unifon Laskomex LM-8/W/1-6

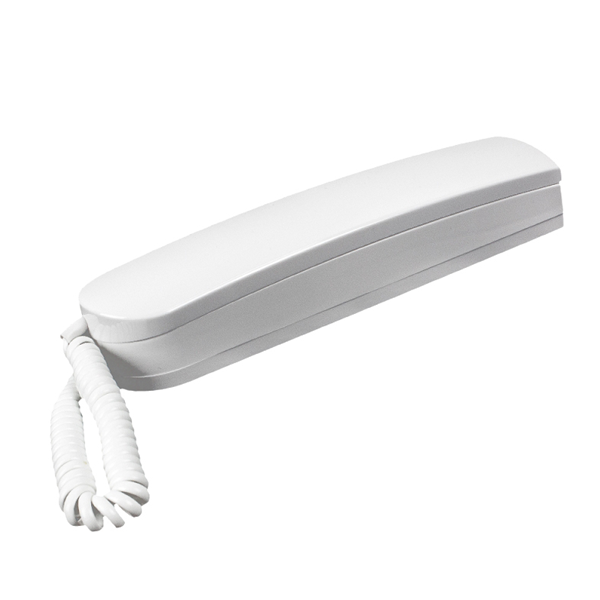

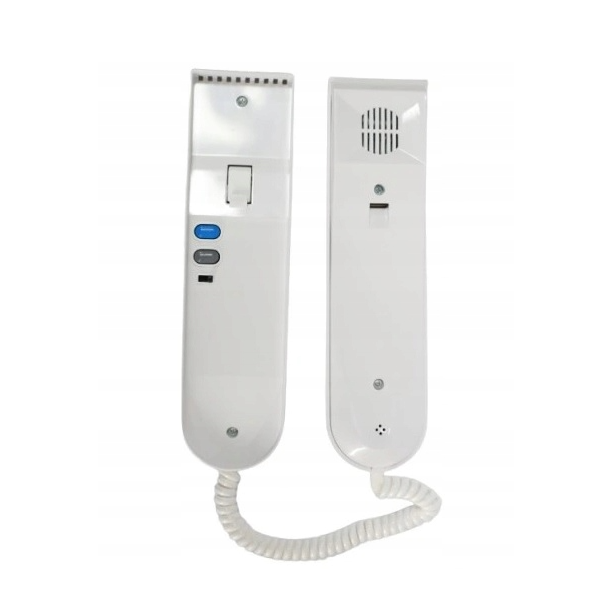

Unifon cyfrowy LM-8/W/1-6 do instalacji 2 żyłowych z dodatkowym przyciskiem do otwierania bramy ( w budynkach wielorodzinnych ). Unifon z wyłącznikiem wywołania, wersja z funkcją 3-pozycyjnej regulacji wywołania dostępny w kolorze białym, wkładka słuchawkowa., dodatkowy przycisk.

Charakterystyka:
Sposób podłączenia: Min. 2 żyły
Sterowanie urządzeniem zewnętrznym: TAK
Regulacja głośności wywołania: TAK
Wbudowany wyłącznik: TAK
Kolor: Biały
Dodatkowy przycisk do sterowania dowolnym urządzeniem (zwiera do masy) Wymiary: 45 x 210 x 55 mm

Podłączenie unifonu LM-8/W/1-6: podłącz zaciski L-, L+ zgodnie z polaryzacją oraz opcjonalnie zacisk BR. Zacisk BR podaje masę (-) na cewę przekaźnika. Rysunek poniżej.

Ustawienie adresu unifonu.

Adres unifonu ustawiamy za pomocą zworek JP1 na płytce elektroniki unifonu. Zworki należy ustawić tak jak w starym unifonie. Jeżeli go nie mamy to przeważnie adresem unifonu jest numer mieszkania. Adresowanie unifonu odbywa się za pomocą zworek znajdujących się na płytce unifonu w sekcji JP1. Aby wprowadzić adres unifonu należy założyć zworki na odpowiednie PIN-y (liczby), tak aby ich suma dała nasz numer mieszkania. Jeżeli chcemy ustawić numer 5 należy zworki założyć na PIN-y 1 i 4. Natomiast jeżeli chcemy ustawić numer 25, to zworki należy założyć na PIN-y 16 + 8 + 1. Jeżeli chcemy ustawić numer 39, to zworki należy założyć na PIN-y: (32 + 4 + 2 + 1). Jeżeli chcemy zaprogramować numer 56 to zakładamy zworki tylko na PIN-y: 8, 16, 32. Pozostałe PIN-y muszą pozostać puste.
