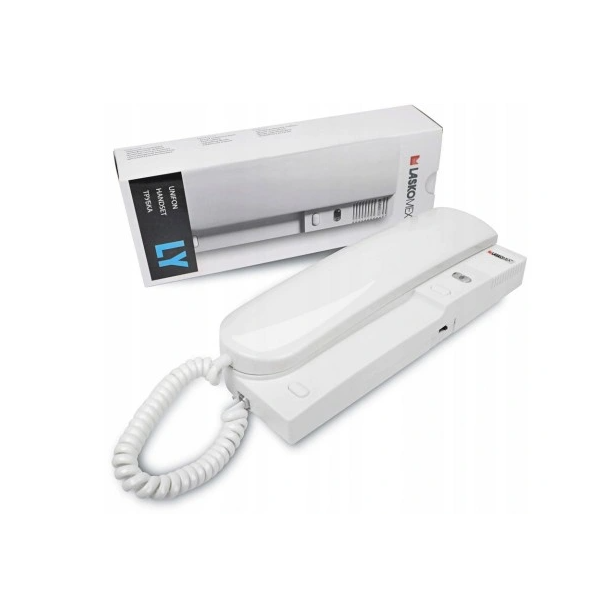

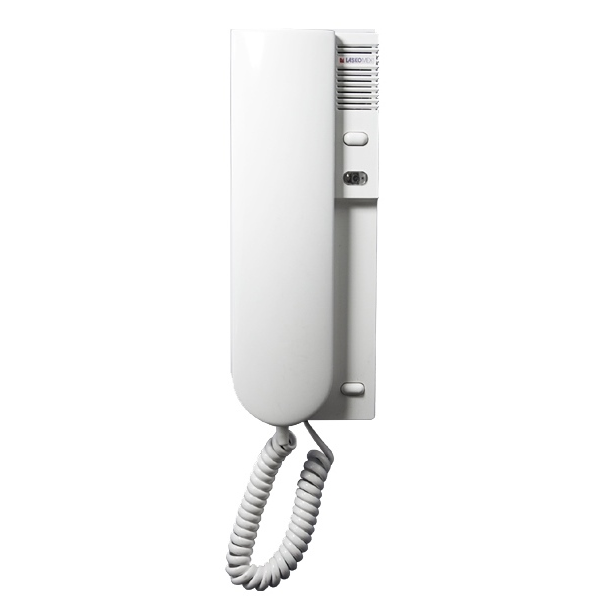

Unifon cyfrowy LY-8M do instalacji 2 żyłowych z dodatkowym przyciskiem do otwierania bramy ( w budynkach wielorodzinnych ). Unifon LY-8M przeznaczony jest do współpracy z cyfrowymi systemami domofonowymi ( 2 żyłowymi) firmy Laskomex (CD-2502, CD-3100). W celu zapewnienia jak największego bezpieczeństwa użytkownikom wyposażony jest w dodatkowy głośnik służący wyłącznie do wywołania unifonu. Posiada dodatkowy przycisk umożliwiający sterowanie urządzeniem zewnętrznym oraz możliwość zamontowania kolejnego. Jeden z przycisków jest podświetlany diodą LED, która sygnalizuje wywołanie unifonu oraz prowadzoną rozmowę.

Charakterystyka:
dedykowany do systemu: CD-2502, CD-3100
trzystopniowa regulacja głośności
przycisk sterowania
przycisk do sterowania dodatkowym urządzeniem np. bramą
sygnalizacja wywołania LED
ilość żył: 2
wymiary: 80x46x212mm (szer./dł./wys.)
kolor: biały
Uwaga: Do sterowania bramą potrzebna jest dodatkowa para przewodów. Dolny przycisk unifonu jest nieaktywny.

Podłączenie unifonu LY-8M: podłącz zaciski L-, L+ zgodnie z polaryzacją oraz opcjonalnie zacisk BR. Zacisk BR podaje masę (-) na cewę przekaźnika. Rysunek poniżej.

Ustawienie adresu unifonu.

Adres unifonu ustawiamy za pomocą zworek JP1 na płytce elektroniki unifonu. Zworki należy ustawić tak jak w starym unifonie. Jeżeli go nie mamy to przeważnie adresem unifonu jest numer mieszkania. Adresowanie unifonu odbywa się za pomocą zworek znajdujących się na płytce unifonu w sekcji JP1. Aby wprowadzić adres unifonu należy założyć zworki na odpowiednie PIN-y (liczby), tak aby ich suma dała nasz numer mieszkania. Jeżeli chcemy ustawić numer 5 należy zworki założyć na PIN-y 1 i 4. Natomiast jeżeli chcemy ustawić numer 25, to zworki należy założyć na PIN-y 16 + 8 + 1. Jeżeli chcemy ustawić numer 39, to zworki należy założyć na PIN-y: (32 + 4 + 2 + 1). Jeżeli chcemy zaprogramować numer 56 to zakładamy zworki tylko na PIN-y: 8, 16, 32. Pozostałe PIN-y muszą pozostać puste.
